高光譜成像在食品質量評估方面的研究進展與應用

隨著社會的進步和人們生活水平的提高，越來越多的消費者在購買食品時不僅關注食品的營養價值與安全，還會考慮價格、口感、外觀及新鮮程度等因素。

非接觸式的光學技術，如光譜和成像技術，目前均已被用于食品質量和安全的無損檢測工作。光譜技術具有操作簡單、快速、準確等優點，但只能分析組分的平均值，無法獲取樣品品質安全信息的空間分布。另一方面，成像技術雖然可以提供較多的空間信息，快速檢測出食品的尺寸、形狀、顏色、表面紋理和外部缺陷，但是卻無法檢測出食品的水分、脂肪、蛋白質含量。

而高光譜成像技術通過將光譜與成像技術相結合，能夠同時提供光譜和空間信息，憑借其定性、定量以及定位的能力，將成為食品的質量和安全檢測、分類與分級的有利手段，在食品檢測領域發揮重要作用。

01高光譜成像技術的基本原理

高光譜成像起源于航空遙感技術，其定義是一種在測得的大量連續的光譜帶上同時獲得空間位置的成像技術。高光譜成像主要包括點掃描，線掃描和面掃描3種方式。典型的線掃描式高光譜成像系統如圖1所示。

圖1高光譜成像系統的組成

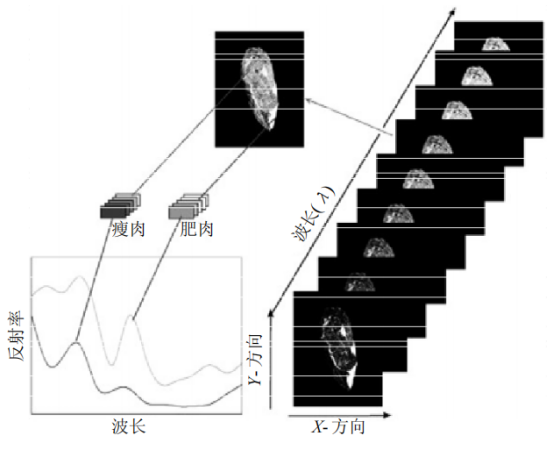

高光譜圖像，又名超立方(hypercube)，是一個三維的數據矩陣(x,y,λ)。其中(x,y)代表兩維的空間維度，λ代表一維的光譜維度。如圖2所示，從每一個波長單元看過去，高光譜圖像是一幅幅二維的圖像(圖2右側)。而從每一個二維單位看過去，便是一條條光譜譜線(圖2左下側)。高光譜成像技術進行食品品質檢測的原理是在特定波長處，食品不同的化學組成和物理特征有著不同的反射比、分散度、吸收度以及電磁能，不同波長處的關鍵峰值可以表示不同化合物的物質屬性(光譜指紋)，從而通過分析光譜信號實現食品品質信息的定性或定量檢測，并根據高光譜圖像提供的光譜空間分布信息，實現食品品質信息的可視化表達，從而實現食品的分級分類和品質檢測工作。

圖2高光譜圖像的概念全圖

由此可見，光譜和成像技術的結合使得高光譜圖像擁有著數量極多的連續規則分布的光譜帶，每個格子中都有一條完整的光譜圖，因此高光譜成像技術既能提供產品的理化信息，又能對不同性質的空間分布做出判斷。然而，光譜關鍵峰值通常要經過復雜的處理過程才能提取出來，如系統校準、圖像校正、光譜數據的處理等，并輔以特定的分析方法，如多元分析算法、主成分分析、多元線性回歸等。

02高光譜成像技術在肉類檢驗中的應用

圖3 2008—2010年中國肉類產量統計

高光譜成像系統可以實現肉類分類、分級、排序，監控生產過程中的品質快速無損檢測，從而改善產品品質，提高企業經濟效益，具有廣闊的應用前景。圖4顯示了目前高光譜成像技術在肉類品質檢測研究領域已開展的工作。

圖4 高光譜圖像對肉制品檢測的潛在應用

03嫩度預測

肉類的嫩度是顧客決定購買與否的首要參考因素。但在肉類加工過程中，由于缺少快速無損的相關品質檢測技術，造成直接對肉類進行嫩度檢測的難度。目前，基于計算機識別技術，根據肉的圖像紋理、大理石花紋、表面顏色等因素可以對肉的嫩度進行一定的檢測。此外，光譜技術對肉類的檢測也被應用于嫩度等品質檢測。

采用反射模式的高光譜成像系統進行圖像采集。Cluff等通過從鮮牛排搜集散射光，開發了一個新的預測熟牛排嫩度的高光譜成像系統(光譜波長范圍在496～1036nm)。光譜的散射屬性能定量反饋光與材料的相互作用，對質量評估和安全監督很有幫助。在每個牛排的40個不同位置獲得散射光譜，平均后作為該樣本的代表性高光譜圖像。這種辦法在預測牛排嫩度方面有一定的成效(相關度r=0.67)，而將牛排按照柔軟、中等和堅硬進行分類鑒定，精確度可達98.4%。

04大理石花紋的評估

應用高光譜成像系統對豬肉質量進行了快速、精確、客觀的檢測，并對其大理石花紋進行了評估。該系統通過從豬肉樣本中提取光譜特征，建立了合適的大理石花紋空間分布預測，并以現存的大理石花紋標準對比，結合二階矩角，對大理石花紋的分?jǐn)?shù)進行了檢測，成功預測了40個樣本的大理石花紋，分?jǐn)?shù)在3～5之間。采集牛肉樣品在400～1100nm波長范圍的高光譜反射圖像。通過牛肉脂肪和瘦肉在各個波段處反射值比的最大值，確定530nm為特征波段。

05微生物腐敗檢測

腐爛后的肉類可能攜帶致病菌，從而引起食源性疾病。常規微生物腐敗檢測方法都具有破壞性，消耗大量時間，難以滿足工業上的需要。

Peng等應用高光譜反射成像和最小二乘支持向量機預測了豬肉中活菌總數。該預測模型預測TVC的相關度r可達0.87。Peng等開發了一個高光譜分散系統，結合多元線性回歸分析方法，檢測牛肉中的腐敗細菌，取得了很好的成效(r2＝0.96、SEP＝0.23)。檢測中涉及到氧合血紅蛋白的吸收帶，對于豬肉中活菌總數的預測十分有用。王偉等應用高光譜成像技術，分別結合偏最小二乘回歸、人工神經網絡和最小二乘支持向量機，對生鮮豬肉中的細菌總數進行建模預測。結果表明最小二乘支持向量機在訓練精度和泛化能力兩方面均能達到最優性能，與標準平板菌落計數法所檢測活菌數的相關系數r2分別達到0.9872和0.9426。此外，為了更充分地利用高光譜成像技術檢測微生物腐敗，需要對腐敗區域進行空間定位和識別，從而有助于食品中腐敗位置的檢測，以便對肉類安全程度做出正確評估。
